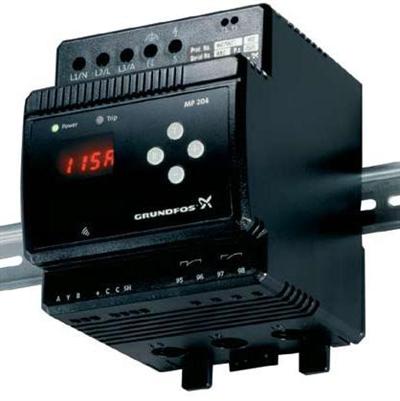

MP204

Устройство комплексной защиты MP204 - это идеальное решение для защиты электродвигателей, питающих кабелей и кабельных муфт.

Контролируемые параметры и встроенные защиты:

Перегрузка / недогрузка (сухой ход) Перенапряжение / низкое напряжение Перегрев (по датчикам Tempcon, Pt100/Pt1000, PTC или термореле) Чередование, пропадание фаз Дисбаланс тока Коэффициент мощности Энергопотребление Гармонические искажения Сопротивление изоляции при старте Часы работы Информирование о превышении количества пусков в час насосного оборудования.

Используется для защиты любых однофазных или трехфазных насосов со стандартными или погружными электродвигателями с номинальным током от 3А.

Технические данные

Диапазон измеряемого тока: 3 – 120 А (с внешними трансформаторами тока до 999 А) Напряжение питания: 100…480 В, 50/60 Гц Потребляемая мощность: макс. 5 Вт Температура окружающего воздуха: -20°C...+40°C Класс защиты: IP20 Монтаж: на DIN-рейке

Особенности и преимущества

По каждому измеряемому параметру настраиваются два пороговых значения (предупреждение и аварийное отключение); В памяти хранится журнал последних предупреждений и отключений с описанием причин срабатывания; Основная настройка выполняется с лицевой панели блока МР204, более глубокая настройка – с пульта Grundfos GO; Интерфейс RS-485 GENIbus, с возможностью передачи измеренных значений в системы диспетчеризации по промышленным протоколам связи (необходим интерфейс CIU);

Принадлежности

Внешние трансформаторы тока (для насосов с номинальным током более 120А) ПДУ Grundfos GO (настройка блока МР204, считывание измеренных параметров и аварийных сигналов) Интерфейс передачи данных CIU (протоколы Profibus-DP, Modbus RTU, GSM/GPRS, SMS-управление)
